Tablou electric exterior izolat IP65, 48 module, F-TRONIC Neptun 48 EU

Tablou electric exterior izolat IP65, 48 module, F-TRONIC NEPTUN 48EU
Caracteristici generale

• Protejează echipamentele instalate de actiunea dăunătoare a apei și a prafului care ar putea pătrunde in interior.
  Tabloul electric este izolat la apa si praf conform clasei de protectie IP65
• Introducerea cablurilor in tabloul electric se face deosebit de usor, fără utilizarea vreunei scule, datorită flanșelor de intrare protejate cu membrană etansa indeplinind cu succes cerintele clasei de protectie IP65
• Interiorul tabloului este protejat impotriva formarii condensului datorită sitemului integrat de ventilație
• Șinele DIN sunt usor demontabile, fara a folosi vreo unealta, datorita sistemului de clic
• Șinele DIN sunt reglabile pe adancime avand o inaltime de instalare de la 50 la 62 mm
• Tabloul este livrat cu usa transparenta din policarbonat foarte usor demonatabila si reversibila
• Carcasă robustă pentru condiții dure

Tablou electric exterior izolat IP65, 48 module, F-TRONIC NEPTUN 48EU
Instructiuni de instalare

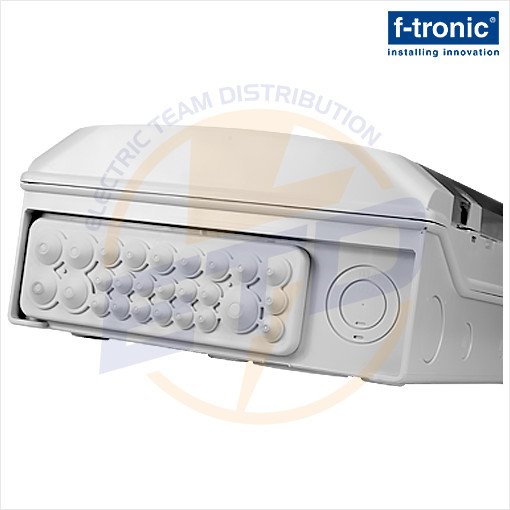

Flansa de acces pentru cabluri cu membrana ce izoleaza conform IP65

Un aspect tehnic deosebit de util al acestui tablou electric exterior izolat IP65 48 module de la F-TRONIC este flanșa de intrare cu membrană IP65, care permite introducerea cablurilor fără unelte și fără deschideri.

Această tehnologie oferă avantajul că nu sunt necesare componente suplimentare precum presetupe pentru a asigura conformitatea cu clasa de protecție IP65.

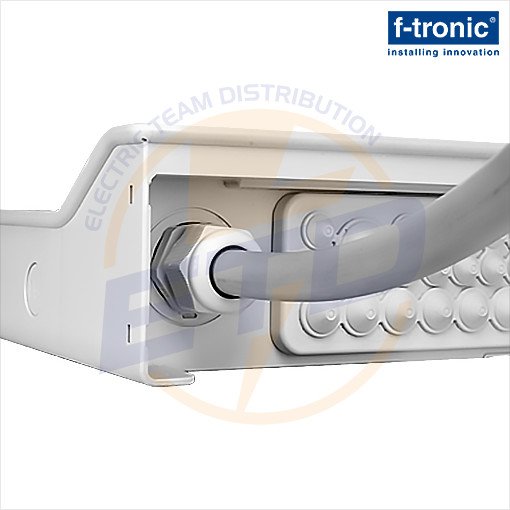

Tabloul electric F-Tronic cu 48 module de la F-TRONIC este prevazut cu orificii predecupate pentru diverse marimi de presetupe

Tabloul electric are orificii predecupate în zonele superioara și inferioara pentru presetupe de cabluri M32/M50 și orificii predecupate laterale pentru M20 și M25.

Intrările din zona superioară a carcasei sunt deja acoperite chiar și fără utilizarea capacului de cablu, asigurând astfel un aspect curat.

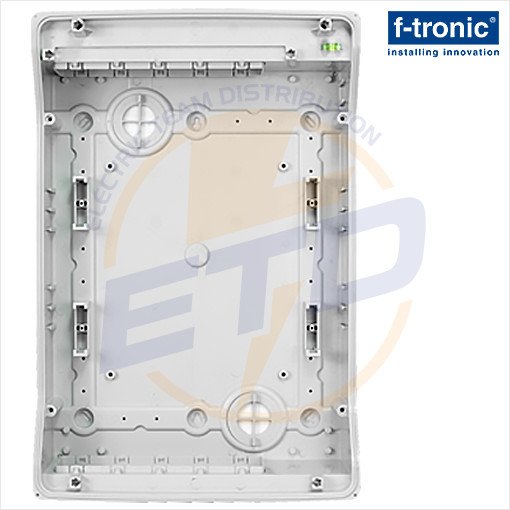

Un sistem de prindere bine gândit economisește timp și nervi

De aceea tabloul electric cu 48 de module de la F-Tronic este echipat cu elemente precum o nivelă integrată și marcaje pe interior pentru punctele de fixare inclusiv dimensiuni.

Lamelele pentru atașarea externă a tabloului electric F-Tronic NEPTUN 48EU sunt disponibile ca accesorii.

Sina DIN cu adancime reglabila pe 2 nivele cu sistem click, fara scule

Seria de tablouri electrice Neptun F-Tronic este prevazuta un sistem de clic fără scule pentru reglarea șinelor DIN pe 2 niveluri.

Șinele DIN din interiorul tabloului electric de exterior F-Tronic Neptun 48EU pot fi mutate rapid și ușor de la înălțimea standard de instalare de 50 mm la o înălțime de instalare de 62 mm.

Prin urmare, NEPTUN 48EU oferă și spațiu suficient in spatele sinelor DIN pentru instalarea dispozitivelor modulare mai adânci și a sistemelor terminale modulare.

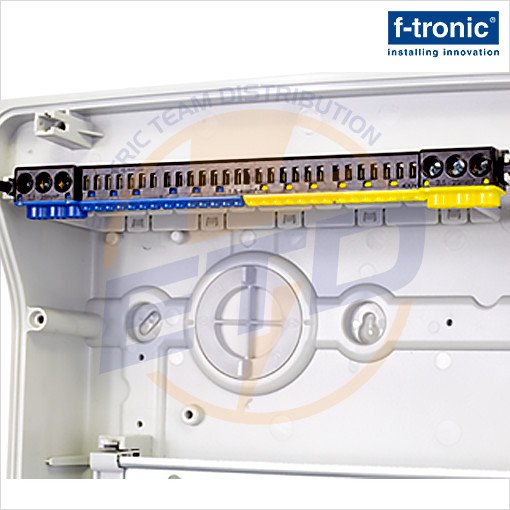

Sistem de ventilație AMS cu membrana anticondens respirabila

Un alt punct culminant al sistemului tablourilor electrice IP65 de la F-Tronic este sistemul anticondens cu membrană respirabilă.

Aceasta membrana asigură circulația aerului ambiental și echilibrarea temperaturii din tablou.

Sistemul reduce formarea condensului dăunător aparatajului montat in tabloul de distributie.

Acest accesoriu se achizitioneaza separat.

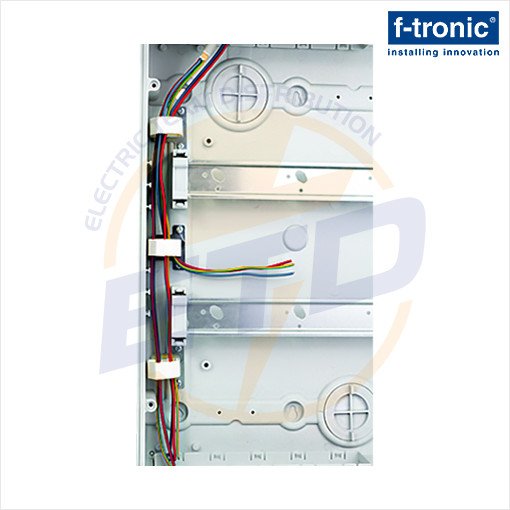

Sistem de gestionare a cablurilor

Cu setul de cleme pentru cabluri vă puteți asigura de buna pozitionare a cablurilor si că acestea sunt așezate ordonat în tabloul dumneavoastră NEPTUN.

Instalarea se face rapid și ușor pentru o imagine de ansamblu optimă.

Disponibil separat ca accesoriu.

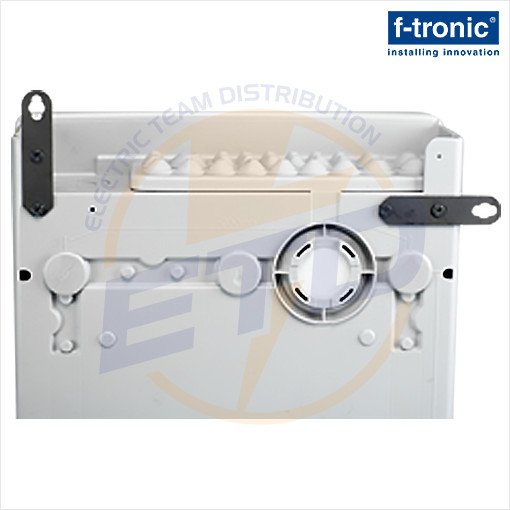

Accesorii pentru fixare si montaj exterior

Fixarea tabloului in siguranță este o cerință de bază pentru un tablou electric exterior izolat IP65 F-Tronic NEPTUN.

Montajul cu accesorii exterioare poate fi făcut fie în partea de sus, fie în partea laterala a tabloului.

De aceea oferim opțional accesorii de fixare robuste în gama noastră de accesorii.

Priza de curent atasata

Gama de accesorii include o priză Schuko inclusiv un set de prindere pentru atașarea la exteriorul tabloului electric.

Introducerea pre-tăiată cu orificii pre-perforate face instalarea prizei deosebit de rapidă și ușoară pe exteriorul tabloului.

Utilizați întreaga gamă de accesorii pentru gama NEPTUN F-Tronic.

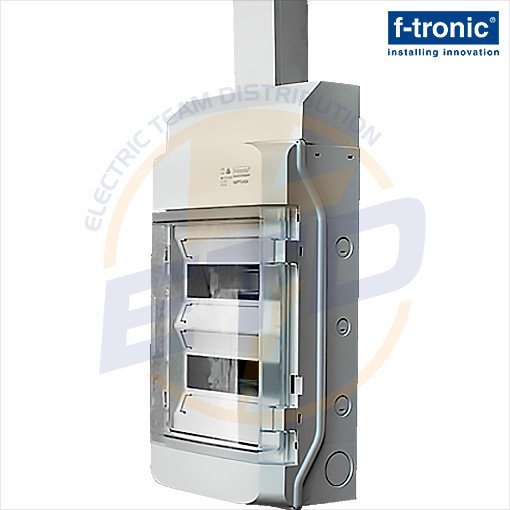

Capacul pentru cabluri

Cu capacul pentru cablu, vă puteți proteja instalația de deteriorare și murdărie.

Capacul cablurilor are o zonă de intrare de 150 x 60 mm cu deschideri pre-embosate în trepte de 5 mm – pentru o finalizare perfectă a instalării.

Acest accesoriu se achizitioneaza separat.

Tablou electric exterior izolat IP65, 48 module, F-TRONIC NEPTUN
Date tehnice

Dimensiuni

Adancime: 150 mm
Inaltime: 715 mm
Latime: 310 mm

Materiale

Usa: PoliCarbonat
Carcasa: PoliStirol

Conditii de mediu

Temperatura ambientala (24h): 35 °C
Temperatura ambientala maxima: 40 °C
Temperatura ambientala minima: -25 °C
Umiditatea relativa maxima la 25°C (pe termen scurt): 90%
Umiditatea relativa maxima la 40°C: 90%

Proprietati

Poate fi sigilat: DA
Culoare: GRI
Clasa de protectie (IP): IP65
Fara halogeni: FARA
Clasa de rezistenta la impact: IK08
Tip de montaj: Montaj aparent
Clasa de izolatie: Clasa de protectie II
Numar de pozitii: 48 de module
Numar de randuri: 4 randuri

Date tehnice

Curent nominal: 63A
Tensiune nominala: 400V AC, 1000V AC, 1500V DC
Acces cablu:

• • • 28 x Ø 5-12 mm
    • 14 x Ø 5-15 mm
    • 8 x Ø 6-20 mm
    • 2 x Ø 8-26 mm
    • 2 x M32/M50
    • 4 x M20
    • 6 x M25

Certificari si standarde

Marca CE: DA
Marca VDE: DA
Rezistenta la test cu fir incandescent: 650°C
REACH: DA
RoHS: DA
Standarde:

• • • DIN EN 60670-1
    • DIN EN 60670-24
    • DIN 43871

Cod produs: 7270012

Alegeti sa va salvati viata la un raport pret/calitate/investitie in timp, exceptional folosind acest Tablou electric exterior izolat IP65 48 module, F-TRONIC Neptun48EU, cu usa transparenta, oferit in Romania de Electric Team Distribution (ETD) !

Alegeți inteligent pentru că nu veți regreta mai târziu!
