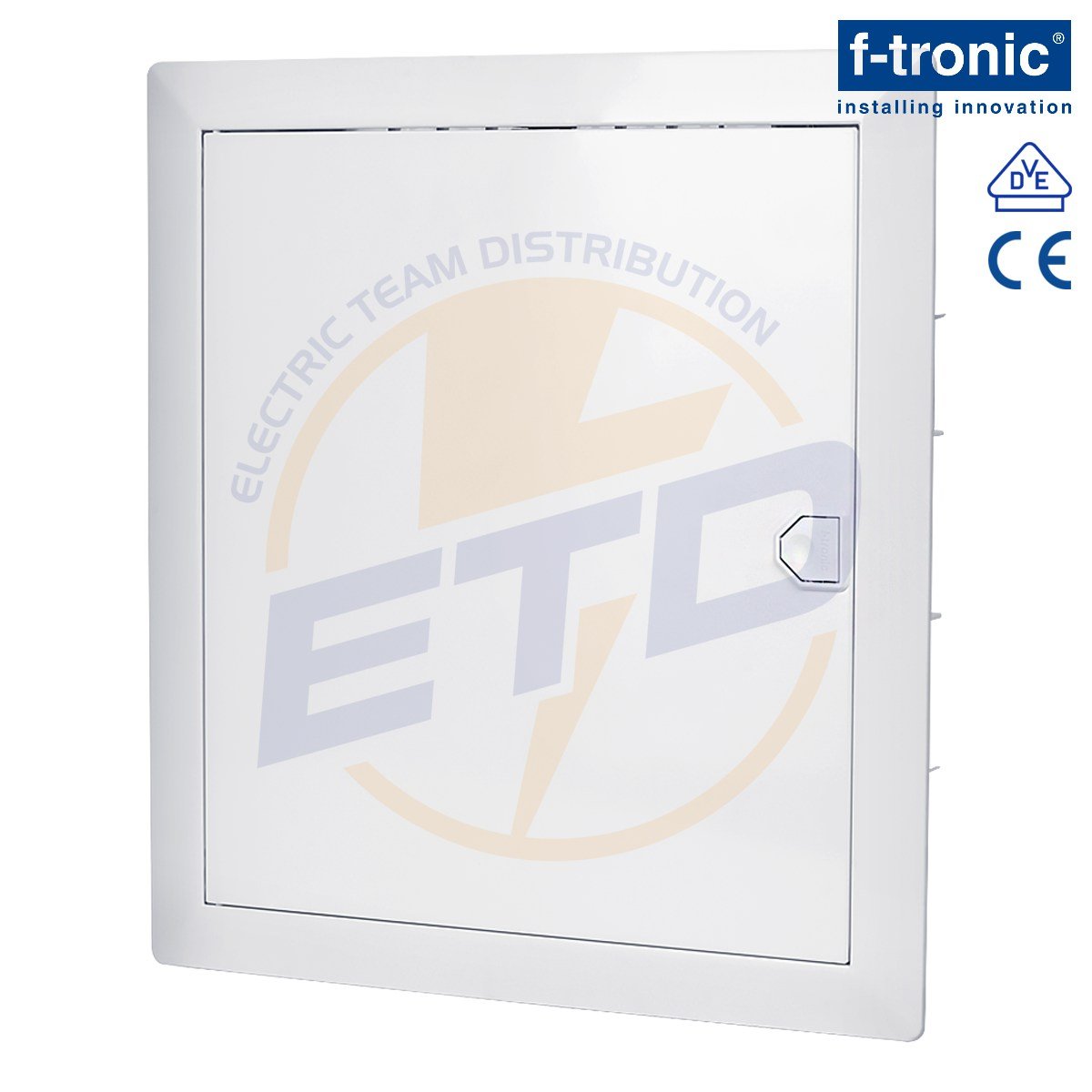

Tablou electric incastrat 12 module F-Tronic Jumbo 12+2, bara PE-N push-in

Tablou electric incastrat 12 module F-Tronic Jumbo 12+2
Caracteristici generale ale Gamei F-tronic Jumbo

Gama de tablouri electrice incastrate Jumbo de la F-Tronic este special conceputa pentu montaj in pereti cu cavitati, cum ar fi cei din gips carton.

Tablourile sunt special proiectate cu spatiu generos de cablare.

Structura cadrului este de doar 9 mm.

Toate tablourile din gama Jumbo sunt tablouri electrice incastrate cu usa metalica.

Tablourile sunt prevazute cu guri de ventilatie pentru disiparea caldurii.

Ambalajul poate fi folosit ca protecție impotriva murdaririi tabloului in timpul instalarii.

Potrivite pentru instalarea in pereti cu cavitatati impreuna cu set HWA (art. nr. 7290079)

Gama de tablouri incastrate Jumbo de la F-Tronic are accesorii special concepute pentru montarea tabloulrilor in pereti cu cavitati.

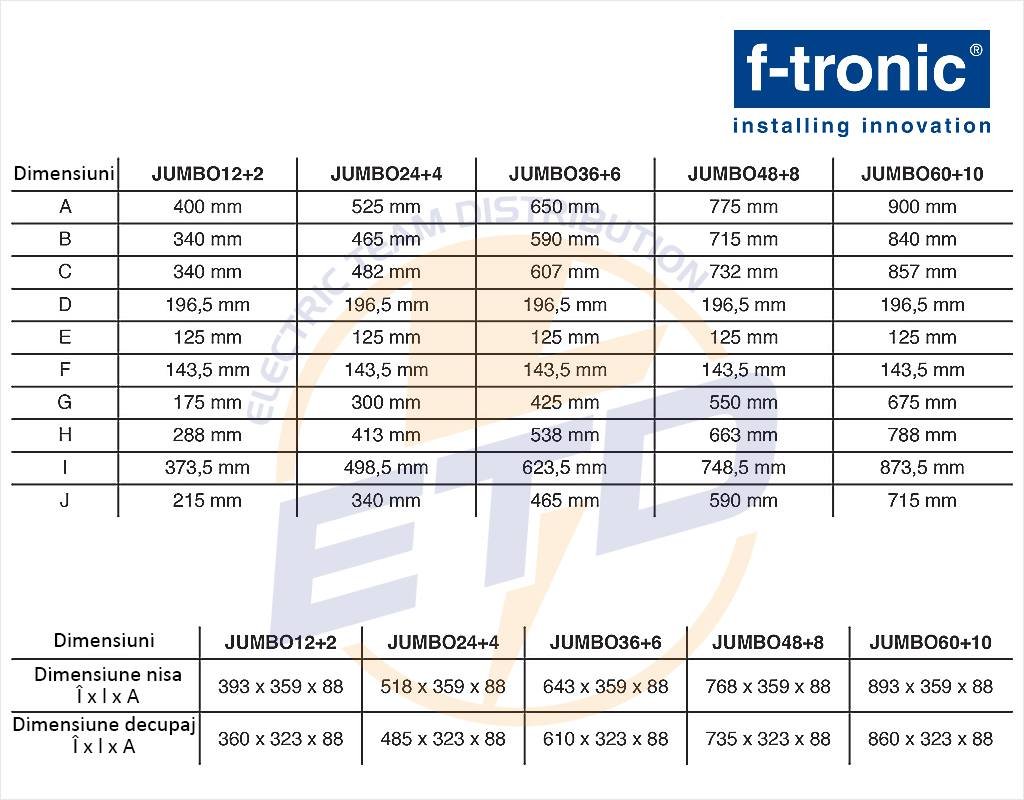

Dimensiuni pentru tablourile electrice incastrate F-tronic Jumbo

Tablou electric cu montaj incastrat 12 module F-Tronic Jumbo 12+2
Caracteristici de montaj

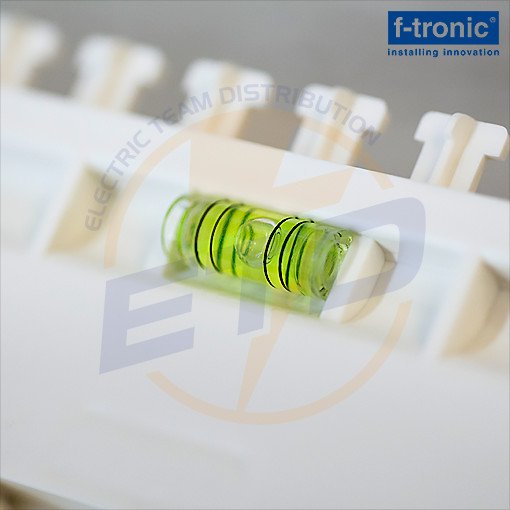

Bula de nivel inclusa

Tabloul Jumbo 12+2 module este dotat cu bula de nivel inclusa in carcasa ceea ce face montajul foarte usor, nefiind nevoie sa mai folositi o alta unealta.

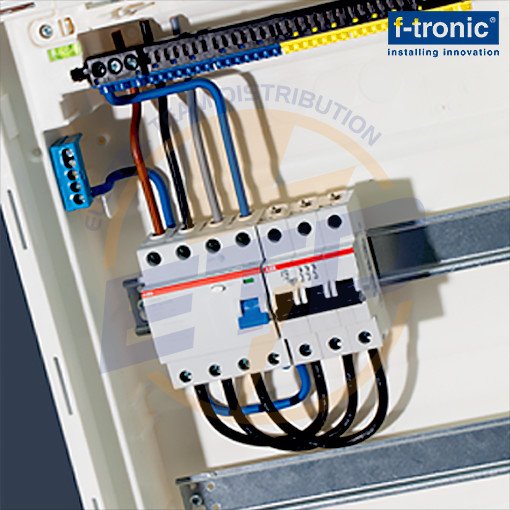

Spatiu suplimentar si bara de Nul suplimentara pentru folosirea impreuna cu DDR/RCCB

Acest tablou cu 12 module montaj incastrat de la F-Tronic are la interior spatiu generos in comaprtimentele de conectare superior si inferior, pentru manevrarea cu usurinta a conductorilor.

De asemenea, in dotarea standard, tabloul contine o bara de nul suplimentara pentru a fi folosita la conexiunile aferente protectiilor diferentiale DDR/RCCB

2 Module suplimentare

Exista 2 module suplimentare, tabloul totalizand 14 pozitii de motare.

Ancore de perete tubular de la 8 mm.

Sistem de ventilatie pentru disiparea caldurii

Deschiderile de ventilație integrate asigură disiparea căldurii pierdute.

Tablou electric incastrat 12 module F-Tronic Jumbo 12+2
Date tehnice

Dimensiuni

Adancime: 98 mm
Inaltime: 400 mm
Inaltimea decuparii: 360 mm
Inaltimea locasului de montare: 393 mm
Compensarea tencuielii: 15 mm
Latime: 365 mm
Latimea decuparii: 323 mm
Latimea locasului de montare: 359 mm

Materiale

Carcasa: PS (polistirol)
Rama: PS (polistirol)
Usa: Usa metalica

Conditii de mediu

Temperatura ambientala (24h): 35 °C
Temperatura ambientala maxima: 40 °C
Temperatura ambientala minima: -25 °C
Umiditatea relativa maxima la 25°C (pe termen scurt): 95%
Umiditatea relativa maxima la 40°C: 50%

Proprietati

Poate fi sigilat: DA
Culoare: ALB
Clasa de protectie (IP): IP30
Fara halogeni: FARA
Clasa de rezistenta la impcat: IK07
Tip de montaj: Montaj incastrat
Clasa de izolatie: Clasa de protectie II
Numar de pozitii: 14 module/rand
Numar de randuri: 1 rand
Componente PVC: FARA
Silicon in compozitie: FARA
Stivuibil: DA
Rezistent la apa: NU

Proprietati tehnice

Curent nominal: 63A
Tensiune nominala: 400 V
Grosimea peretului (a foii): 10-45 mm

Certificari si standarde

Marca CE: DA
Marca VDE: DA
Rezistenta la test cu fir incandescent: 850°C
REACH: DA
RoHS: DA
Standarde:

• • • DIN EN 60670-1
    • DIN EN 60670-24
    • DIN EN 61439-1
    • DIN EN 61439-3
    • DIN 43871

Cod produs: 7250012
