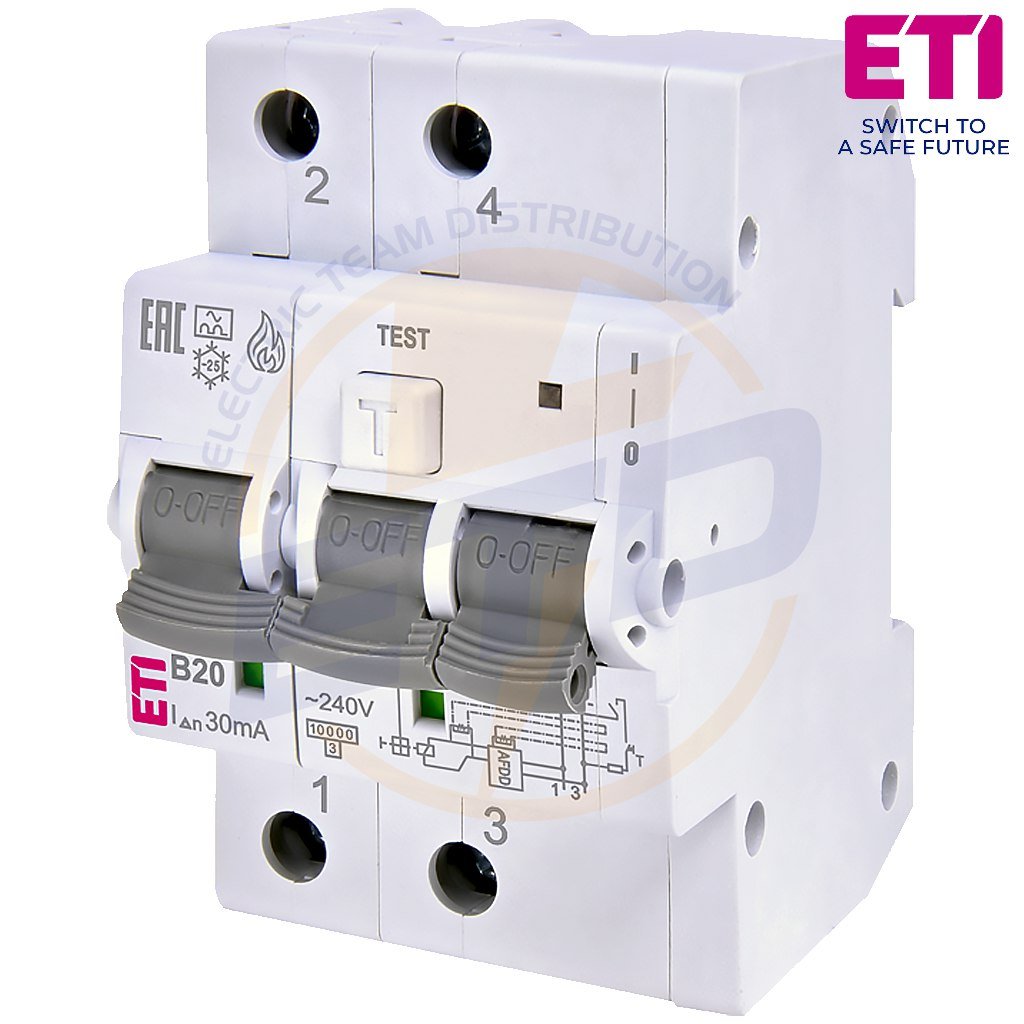

AFDD Eti KZS-AFDD 3M2p A B20/0.03 10kA cu semnalizare LED a defectului
AFDD este o abreviere de la Arc Fault Detection Device si traducerea in limba romana este dispozitiv de detectarea a arcului electric. Dispozitivul detecteaza arcul electric din circuit si intrerupe respectivul circuit pentru a proteja orice efect cauzat de acest arc electric.
In afara de acest tip de protectie, dispozitivul mai are si alte functii:
-
- Functia de MCB – asigura protectie magneto-termica in conformitate cu particularitatile modelului;
- Functia de protectie diferentiala RCD – asigura protectia diferentiala impotriva curentilor reziduali in conformitate cu particularitatile modelului.
Codul de semnalizare LED a defectului inregistrat de protectia AFDD B20

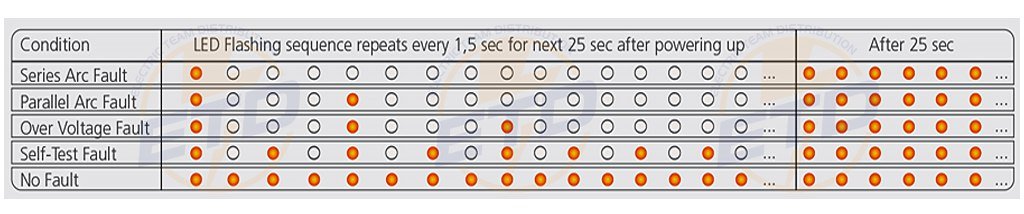

Dispozitivul este dotat pe parte frontala cu un LED care, in functie de defectul inregistrat, semnalizeaza acest defect printr-un cod de aprinderi conform tabelului de mai jos.
Montarea protectiei AFDD B20
Aceasta protectie AFDD Eti KZS-AFDD 3M2p A B20/0.03 10kA se poate monta in instalatiile de tip TN-S, TN-C-S, TT si IT, adica in toate retelele in care conductori neutru (N) si cel de impamantare (PE) nu sunt comune.
Protectia trebuie montata pe sina DIN de 35mm in conformitate cu EN 60715.

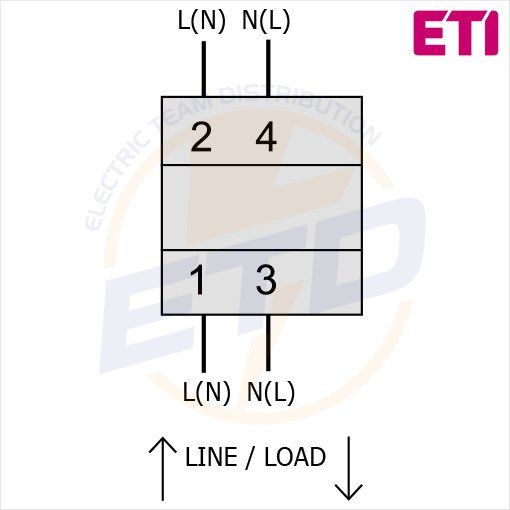

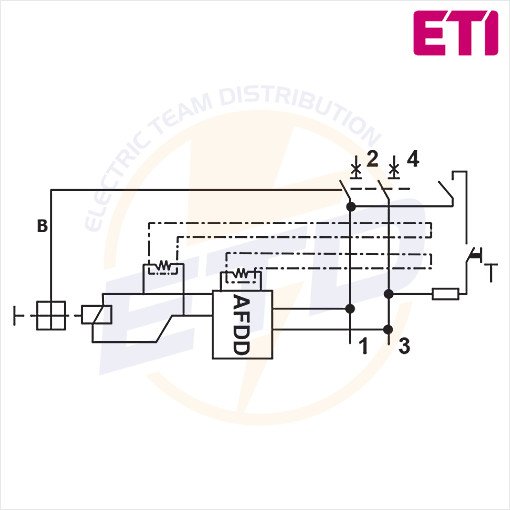

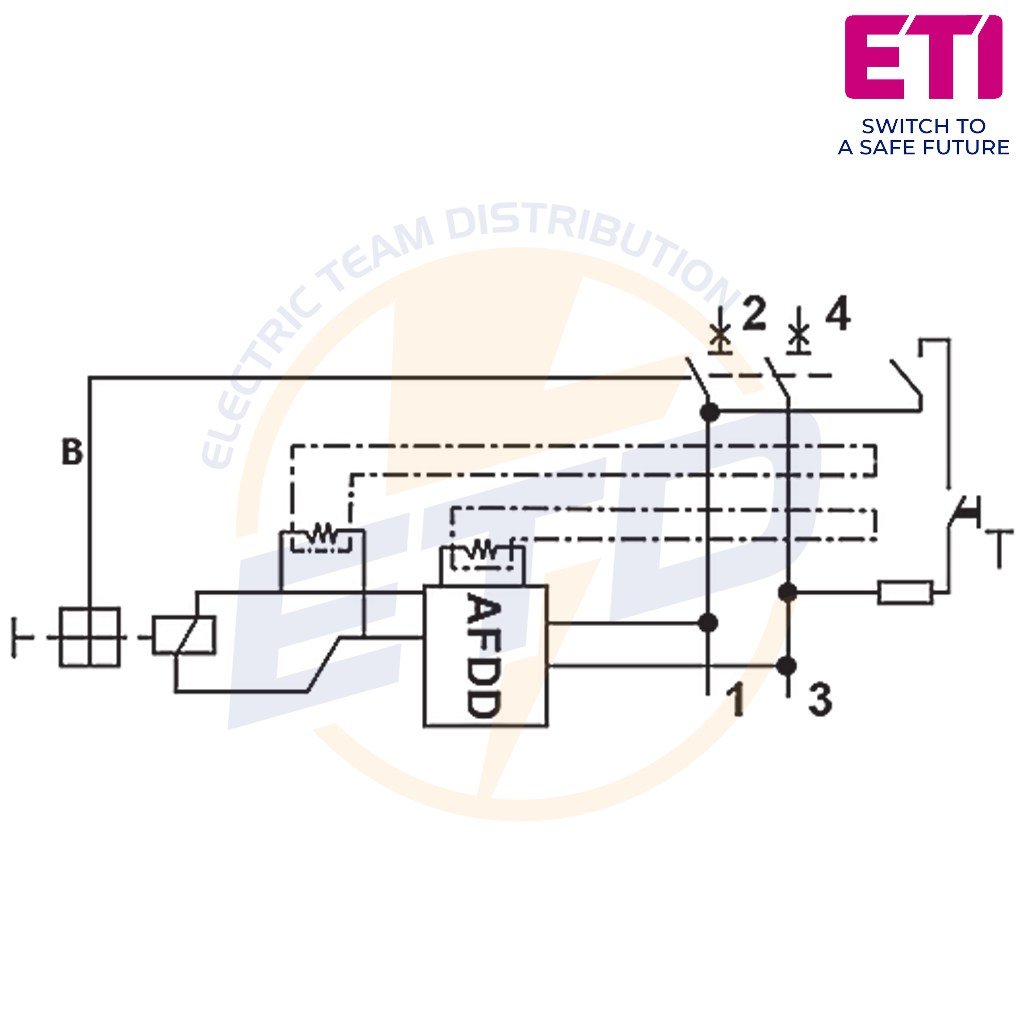

Tipuri de conexiuni pentru protectia AFDD B20
Conexiunile pentru conductorii de alimentare si cei ai circuitului se pot face atat pe parte de superioara a protectiei cat si prin partea inferioara a acesteia.
Date tehnice Eti AFDD B20
Protectia AFDD
Curent nominal Un: ~240A
Tensiune minima de functionare pentru componenta AFD: 180V
Tensiunea maxima de declansare: >270V
Intervalul de autotestare aprotectiei AFDD: 60s
Frecventa nominala: 50Hz
Numar de poli: 2 poli
Protectia MCB
Curent nominal In: 20A
Caracteristica de declansare (Curba): Curba B
Capacitate de intrerupere la scurt-circuit: 10kA
Protectia diferentiala (DDR)
Curentul rezidual IΔN: 30mA
Tipul protectiei diferentiale: Tip A
Tip (timp) de declansare: Instantaneu
Sectiunea conductorilor acceptati in terminale: 1-25 mmp
Tip suruburi erminale de conexiune: Pozidrive PZ2
Cuplu maxim de stangere: 3Nm
Standarde: IEC/EN 61009-1, IEC/EN 62606

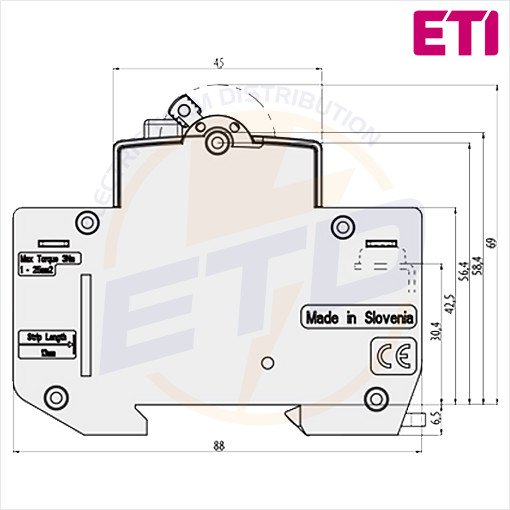

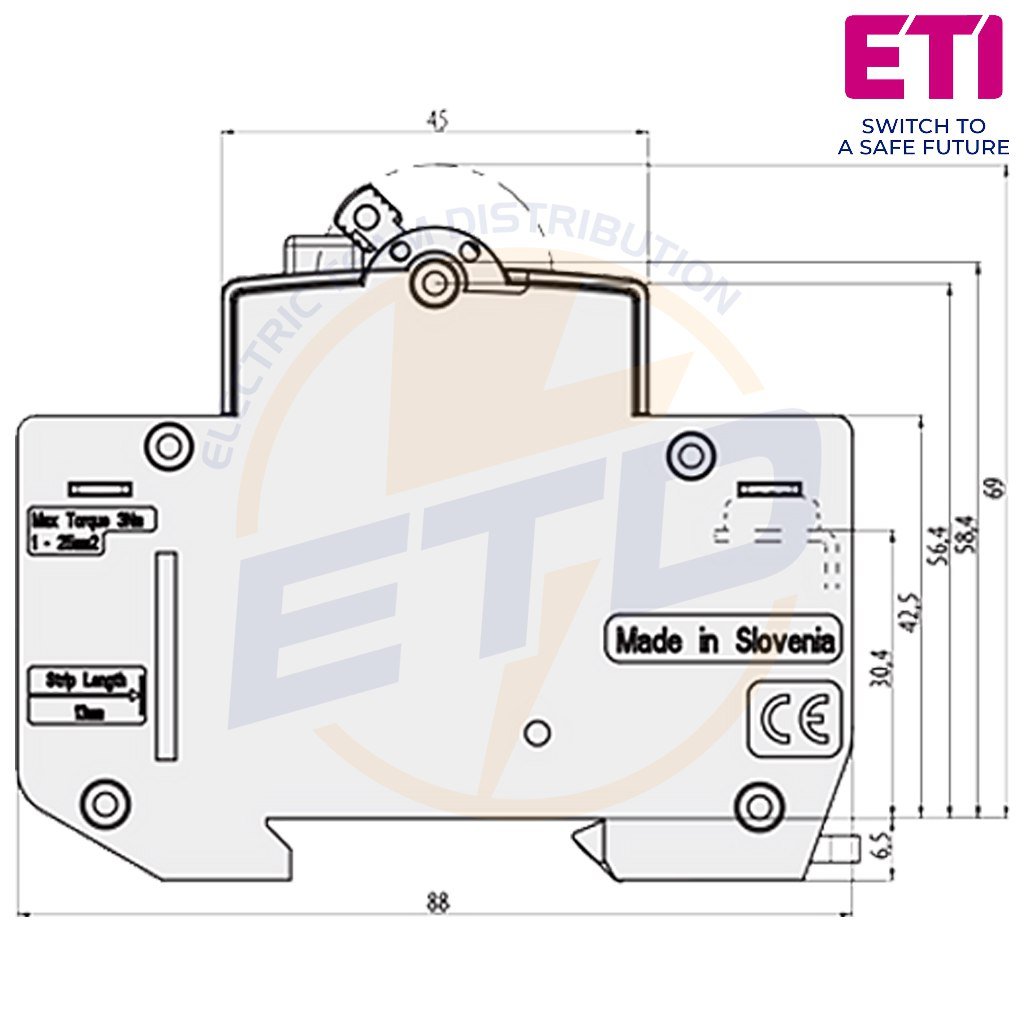

Dimensiuni si temperaturi
Inalitime: 69mm
Latime: 53,5mm
Grad de protectie: IP20
Temperaturile de operare: -25°C … +50°C
Temperaturile de depozitare: -40°C … +70°C
Valoarea maxima rezistentie de impamantare RF max pentru Eti AFDD B20
RF max = UL / IΔN
UL* – tensiunea de atingere
Modul de operare AFDD B20
Coditiile pentru buna functionare a protectiei AFDD
✔️ Conductorii de faza si neutru trebuie sa treaca prin protectie.
✔️ Conductorul Neutru care merge spre consumator trebuie sa aiba aceeasi izolatie ca cel de faza. in caz contrar pot aparea declansari false.
✔️ Rezistenta de impamantare nu trebuie sa depaseasca valorile prescrise.
Cod produs: 2173815
Alegeti sa va salvati viata la un raport pret/calitate/investitie in timp foarte bun folosit aceasta protectie AFDD Eti KZS-AFDD 3M2p A B20/0.03 cu semnalizare LED a defectului oferita de Electric Team Distribution (ETD) !
Alegeți inteligent pentru că nu veți regreta mai târziu!
Link catre -> Fisa Tehnica – AFDD Eti KZS-AFDD 3M2p A B20/0.03 10kA cu semnalizare LED a defectului
Link catre -> Prezentare tehnica – AFDD Eti KZS-AFDD 3M2p A B20/0.03 10kA cu semnalizare LED a defectului
Link catre -> Manual de instructiuni de instalare – AFDD Eti KZS-AFDD 3M2p A B20/0.03 10kA cu semnalizare LED a defectului
